?概 述

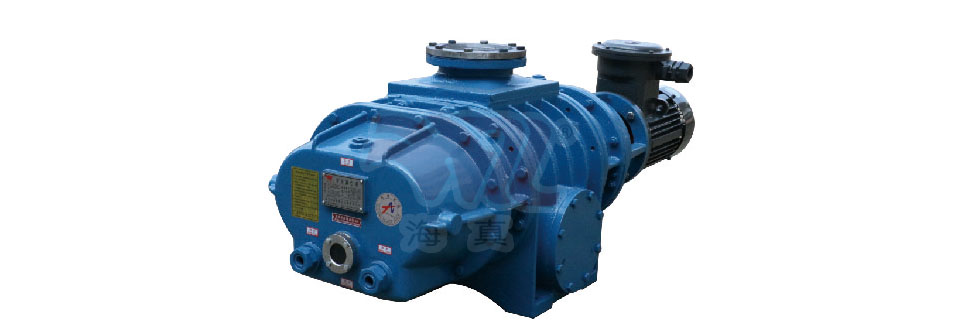

ZJ、ZJB型羅茨真空泵是一種旋轉式變?nèi)莘e式真空泵，又稱機械增壓泵，是目前獲得中、高真空的主要抽氣設備之一，其工作原理與羅茨鼓風機相似，是利用兩個“8”字型轉子，在泵殼內作同步轉動，從而完成吸氣和排氣。
ZJB型帶溢流閥羅茨真空泵與ZJ型羅茨真空泵的不同之處是ZJB型泵進排氣口連通，在通道上垂直地裝著一個自重閥，其作用是使排氣口和進氣口的壓力差始終保持在一個可控制的數值內，該數值是泵可靠運轉時所允許的最高壓力差值。因此，這種閥實際上就是一種過載自動保護閥。
?用 途
ZJ、ZJB型羅茨真空泵被廣泛應用于金屬、非金屬材料工業的真空脫氣、真空熔煉、真空表面處理以及電工設備、真空冷凍干燥設備的制造等場合，該泵與水環式真空泵、液環式真空泵串聯配置后，更適用于化工行業的真空聚合、反應、分解和食品工業的真空蒸餾、真空干燥、真空結晶等工藝流程。
?特 點
1.能在很寬的壓強范圍（1～1.3×102Pa）有較大的抽速。
2.泵腔無油，避免了油蒸汽污染真空系統。
3.振動小，噪聲低。
4.機械摩擦損失小，故驅動功率小。
5.易于維護和維修，費用低，壽命長。
6.適合于真空系統的突然放氣。
7.可抽除可凝性氣體。
8.不可單獨使用，必須配置前級泵。不允許在大氣壓力下啟動，待前級泵將羅茨泵入口壓力抽到允許起動壓力時，方可啟動。前級泵一般為油封式機械泵、液環式真空泵，如水環泵和油環泵等。
9.采用獨特加工工藝，零部件互換性好。
10.可對氣體流通部分做化學鍍鎳、滲哈氏合金、噴涂聚四氟乙烯（PTFE）、乙烯三氟氯乙烯共聚物（ECTFE）的處理和采用全不銹鋼材質，能耐各類酸、堿、有機溶劑腐蝕。
11.采用單面機械密封，可徹底消除由于軸動密封磨損而造成的真空泄漏及潤滑漏油等老大難問題。
型號/性能/參數（Type-Performance-parameter）
|
型號 |
抽氣速率 |
極限壓力 |
轉速 |
電機motor |
進氣口徑 |
排氣口徑 |
重量 |
配用前級泵 |
|
|
型號 |
功率 |
||||||||
|
ZJ-15 |
15 |
5×10-2 |
1390 |
Y801-4 |
0.55 |
50 |
40 |
50 |
2X-4A |
|
ZJ-30 |
30 |
5×10-2 |
2770 |
Y801-2 |
0.75 |
50 |
40 |
50 |
2X-4A |
|
ZJB-30 |
60 |
||||||||
|
ZJ-70 |
70 |
5×10-2 |
2780 |
Y90S-2 |
1.5 |
80 |
50 |
65 |
2X-8 |
|
ZJB-70 |
80 |
||||||||
|
ZJ-150 |
150 |
5×10-2 |
2900 |
Y100L-2 |
3 |
100 |
100 |
170 |
2X-15 |
|
ZJB-150 |
185 |
||||||||
|
ZJ-300 |
300 |
5×10-2 |
1450 |
Y112M-4 |
4 |
150 |
150 |
415 |
2X-30A |
|
ZJB-300 |
435 |
||||||||
|
ZJ-600 |
600 |
5×10-2 |
2900 |
Y132S1-2 |
5.5 |
150 |
150 |
415 |
2X-70A |
|
ZJB-600 |
435 |
||||||||
|
ZJ-1200 |
1200 |
5×10-2 |
1450 |
Y160M-4 |
11 |
300 |
300 |
1430 |
2X-70A |
|
ZJB-1200 |
250 |
250 |
1480 |
||||||
|
ZJ-2500 |
2500 |
5×10-2 |
1470 |
Y200L-4 |
30 |
400 |
300 |
2150 |
ZJ-600+2X-70A兩臺 |
|
ZJ-5000 |
5000 |
5×10-2 |
1480 |
Y225S-4 |
37 |
400 |
300 |
4350 |
ZJ-1200+H-150兩臺 |
|
ZJ-10000 |
10000 |
5×10-2 |
1480 |
Y250M-4 |
55 |
500 |
400 |
6160 |
ZJ-2500+H-600 |
